Soudage laser par scanner

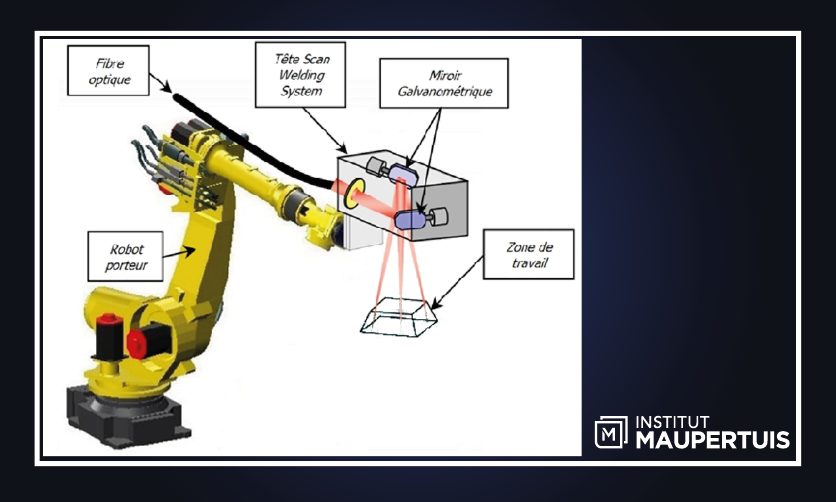

Un scanner constitué de 2 miroirs permet de déplacer le faisceau laser sur les pièces à assembler.

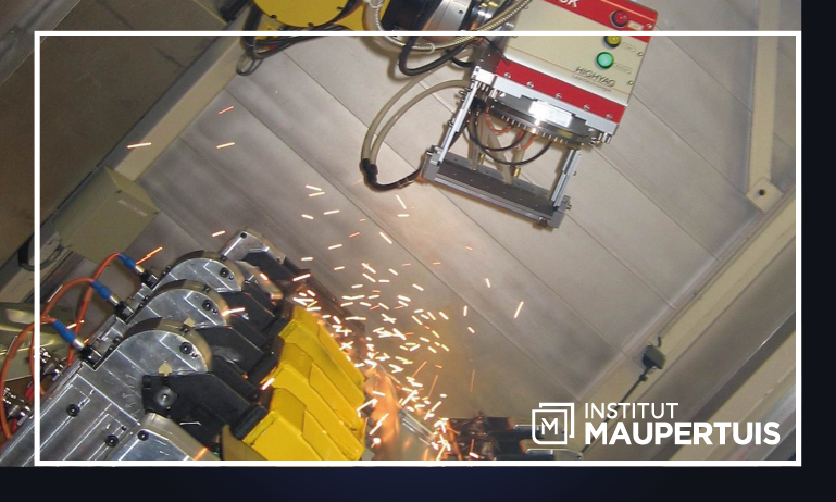

Une très grande vitesse de soudage

Un procédé 3 à 5 fois plus rapide qu'une solution de soudage laser conventionnelle.

Le soudage laser par scanner permet de souder à distance (plusieurs centaines de mm) sur des pièces de forme avec une grande vitesse de déplacement. Ce procédé permet soit de souder à la volée des pièces sur convoilleurs ou de grandes longueurs portées par un robot.

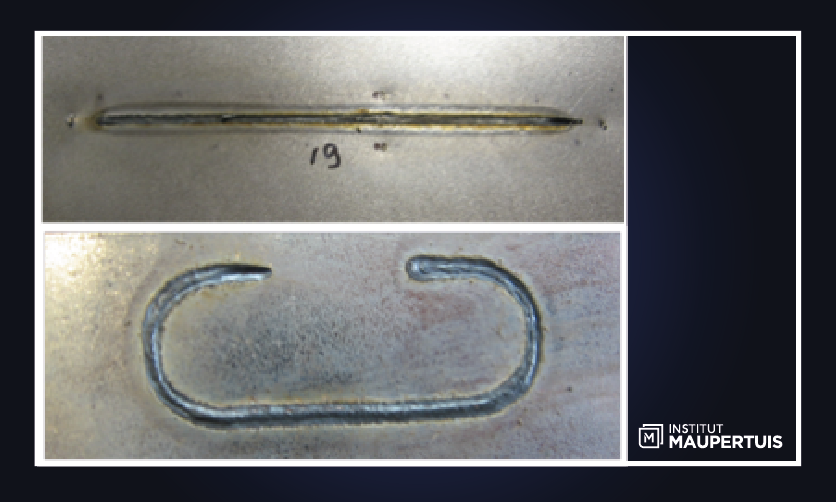

Des formes de cordons adaptées

Un procédé qui s'adapte à toutes les trajectoires (y compris 3D) et formes de cordons.

Ce procédé permet de souder par transparence en suivant des trajectoires complexes et souvent 3D. Les miroirs de la tête scanner autorisent aussi des formes de cordons : lignes, traits, agrafes, courbes, ovales. Ainsi, il permet de limiter les déformations.

Vous souhaitez en savoir plus sur le soudage laser par scanner ?

Télécharger le bulletin technique

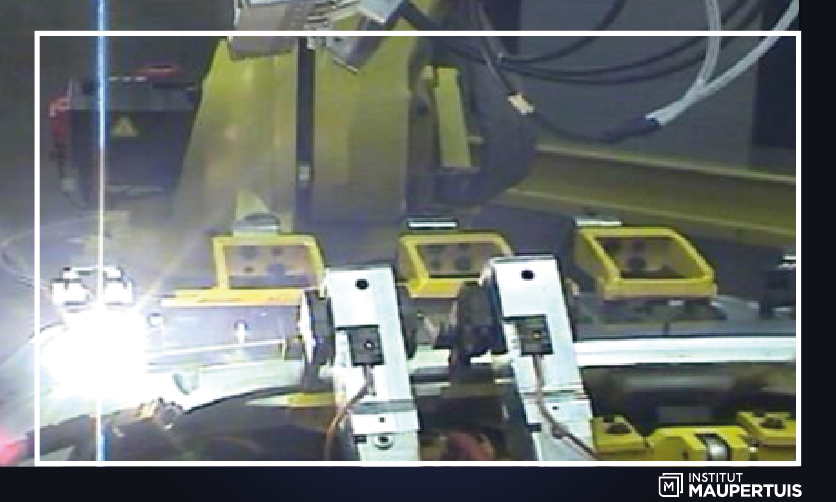

Cas d’application du soudage laser par scanner dans l'industrie

Le soudage laser par scanner peut être utilisé dans de nombreux domaines : automobile, ferroviaire…

Il est notamment adapté pour des fabrications de séries, assemblages acier/alu/cuivre/thermoplastique, pour de la tôlerie d’aspect (une face sans marquage), pour de l’étanchéité de structures, pour la fermeture d’emboutis, de pièces pliées, roulées, la création de profilés spécifiques…

Qu’est-ce que le soudage laser par scanner ?

Le soudage laser par scanner permet un traitement à distance très précis, flexible et rapide et donc fortement rentable pour la production en série.

Le soudage Scan Welding System (SWS) met en action des miroirs galvanométriques pour guider le faisceau du laser sur la cible à souder, cela permet un soudage à distance (tir à 600mm) pour réaliser des formes géométriques particulières ou difficiles d’accès (pas d’obstacle à contourner, juste des oscillations de miroirs).

Il devient donc possible de réaliser des cordons discontinus en un temps réduit (passage d’un cordon à l’autre en quelques millisecondes), le temps inter-cordon devient nul. Le soudage laser par scanner est particulièrement adapté pour les tôleries, feuillards en acier, aluminium, cuivre, inconel, matériaux thermoplastique.
